公司根据相关国家标准、行业标准和中储粮企业标准，结合用户实践应用反馈意见推出GDAS-128DT智能通风系统。该系统具有粮情检测和智能通风功能。系统采用计算机网络控制技术、智能技术，能自动实时检测粮情数据、粮仓内外环境参数数据，并根据通风目的和通风控制数学模型，进行智能分析和判断，自动控制轴流风机、离心风机等通风设备启停和自动通风窗、自动通风口的开关。依据《智能通风技术规程》和《智能通风数学模型》对粮仓进行自动通风控制,达到降温通风、降水通风和调质通风等目的，有效控制粮仓的储粮环境和粮食品质,从而达到绿色安全储粮的目的。
系统主要用于粮库粮情检测和智能通风管理，系统可快速检测粮堆内外温度、湿度、水分等通风参数的变化，准确判断通风条件，捕捉最佳时机进行通风，避免低效通风，无效通风、过度通风等有害通风现象的发生。该系统2012年被列为国家级创新基金项目，该系统具有优良的性能、高测控精度和高可靠性，受到广大用户一致好评。
|
|
|
|
|
|
1、系统设计符合中储粮总公司企业标准《Q/ZCL T11-2011智能通风技术规程》和粮情检测行业标准《LS/T 1809/10/11/12/13-2017 粮油储藏 粮情测控系统》的相关规定，便于系统的数据交换和标准化。
2、系统具有独特的电源控制系统，可由控制现场的测控设备是否加电，可以实现粮库中少数粮仓需要通风时，仅这几个需要通风的粮仓的通风控制系统中参与工作，其余粮仓的通风控制系统处于掉电状态,使该过程更节能、环保。
3、对电动通风窗、电动通风口、风机的状态实时检测，使通风控制系统能准确的了解被控设备的状态。
4、配有专业气象站，除检测常规的气温和气湿数据外，还可向通风控制系统提供风速、风向、雨量及下雨检测等气象数据。还可完成通风过程中突然降雨等异常天气情况的处理。
5、可实现轴流风机风向控制。可完成利用自然风来辅助完成排积热通风，也能避免轴流风机的风向与自然风的风向相反而产生的对吹现象发生，减少电能的消耗。
6、电动窗和自动通风口控制采用直流24V，功率小节能，当停电时用24V备用电瓶可进行电动窗和通风口的紧急关闭和开启。
7、可控制风口的混流风机、移动风机进行通风操作。
|
|
|
|
|
|
|

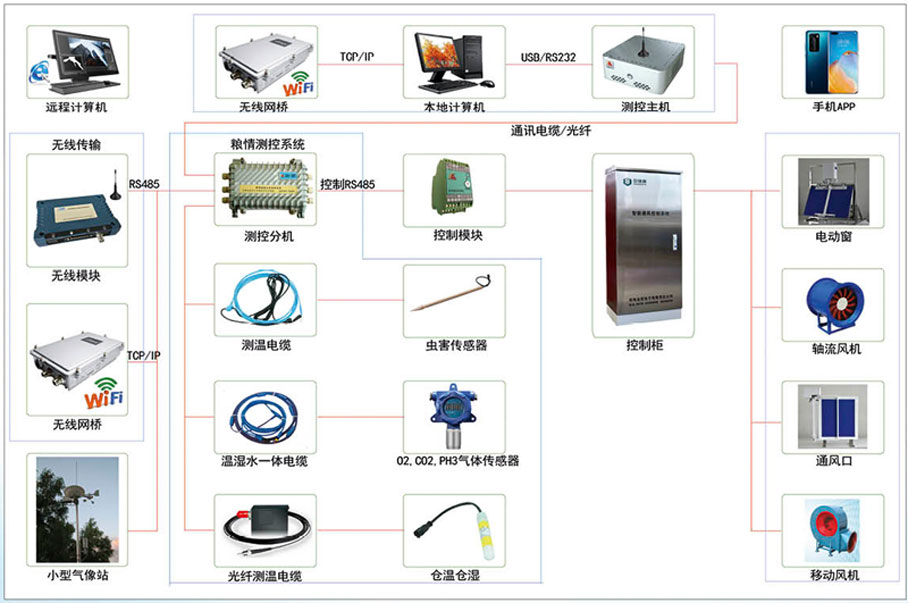

系统由计算机、测控主机、测控分机、智能管理单元、测温电缆和温湿度传感器、智能控制柜等设备组成。
|
|
|
|
|
|
|
|
|
|

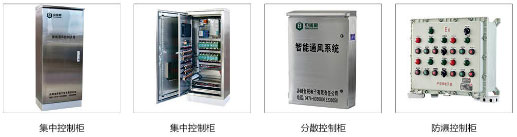

1、集中控制柜 Central control cabinet
|
|
集中控制柜的控制路数根据不同仓型所需控制的轴流风机数量、自动通风窗数量、自动通风口数量和移动风机数量进行定制。主控控制器主芯片为单片机，采用模块化结构，方便进行扩充，每个模块采用RS485和通风控制分机进行通讯，每路控制具有设备过压、过流、过热、漏电保护装置。集中控制柜采用不锈钢箱体。尺寸根据现场所控设备数量定制。
|
|
|
|
|
|
|

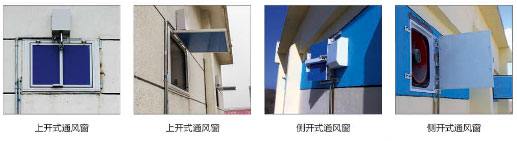

2、自动通风窗 Automatic ventilation window
|
|
自动通风窗为公司自有专利产品（专利号201120487815.9）,由窗体、开窗装置和传感器件组成，结构合理、操作灵便，具有坚固耐用，密闭性好、防水、防晒，阻燃、耐腐蚀等优良性能特点。
|
|
|
|
|
|

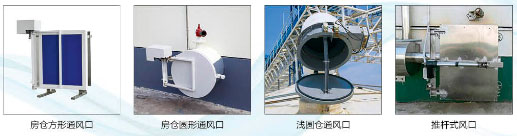

| 3、自动通风口 Automatic vent |
JCTFK自动通风口为公司自主研发的电动控
制通风口，有圆形和方形，执行机构传动方式为为电动。采用直流24V机械自锁电机结构。
开启和关闭能及时到位，并有限位保护和信号反馈装置。有双层行程开关进行保护和位置检测。
开启时通风口能全部打开，自动开启或关闭的时间不大于30s，开启和关闭时最大功耗40W。
|
|
|
|
|
 |
|
|
|

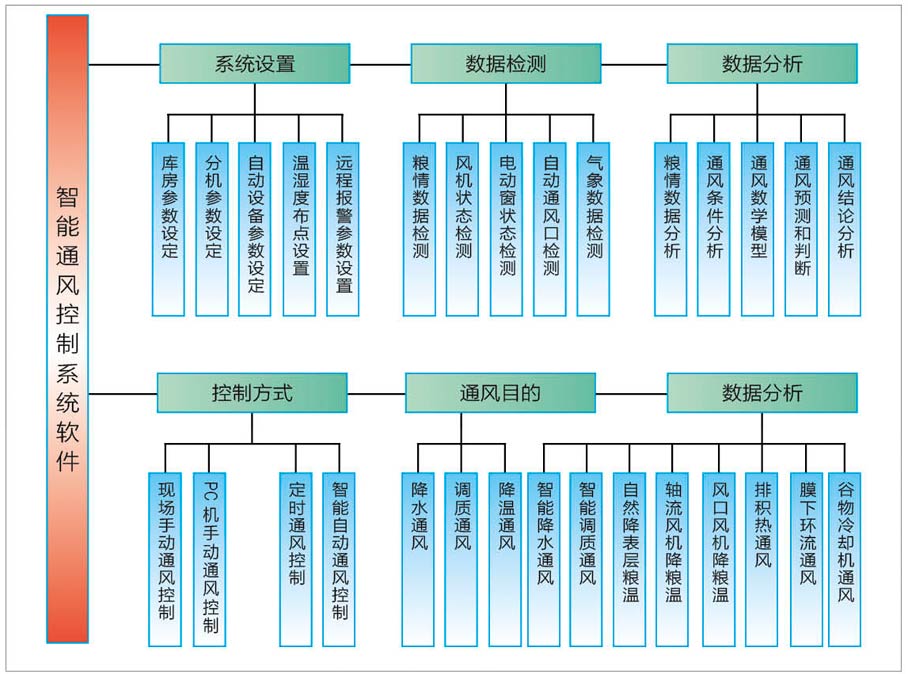

| 系统设置模块 |
| 对库房基本参数（如仓型、储藏品种、水份、仓房尺寸、建筑材料、所在位置、仓房走向）、分机参数（此库房的分机机号、通风设备布置、自动通风窗布置）、自动设备（风机、自动通风窗、自动通风口）参数、温湿度布点（粮堆内、仓内空间、仓外温湿度点）、远程报警参数（报警方式及手机号码）进行设置。 |
| 数据检测模块 |
| 对粮情数据（仓温、仓湿、粮温、粮食水份、气体、虫害）、自动通风设备（风机、自动通风窗、自动通风口）的运行状态、气象数据（气温、气湿、风速、风向、雨水、降雨量等）进行实时检测。 |
| 数据分析模块 |
粮情数据分析：对粮情检测数据真实性和准确性分析，筛选有效数据计算出需进行通风控制的各项参数值。
通风条件分析：对不同的通风目的和通风方式，根据通风控制数学模型，对通风条件进行分析，得出是否允许通风的结论。
通风数学模型：根据《储粮机械通风技术规程》《机械通风降温储粮技术规程》《智能通风技术规程》及本仓相关条件建立适合本仓的基本通风数学模型，并能通过对通风数据的不断分析整理和自动学习，使通风模型逐步完善，逐步达到适合本粮仓专家水平通风模式，使通风更高效、更节能。
通风预测和判断：根据不同通风目的，对通风效果进行判断和对通风时间、能耗进行预测。
通风结论分析：对通风时间、通风次数、能耗、粮温降温情况、粮食水分变化情况等进行统计分析
|
| 控制方式模块 |
现场手动通风控制：现场控制箱带有手动控制按钮，系统采用手动优先的控制策略。
PC机手动通风控制：在控制室内人工下达命令控制现场风机的起停、自动窗、自动通风口的开关。
定时通风控制：人工设定风机的启停时间，使通风设备在一定时间段内自动启停。此功能可用作夜间某时段内进行通，节约电费。
智能自动通风控制：系统自动采集粮情检测数据信息和气象信息，并根据《储粮机械通风技术规程》及适合本粮仓专家水平通风数学模型 (由软件根据通风技术规程和本地区的气候特点以及以往的通风数据自学习建立完成)进行运算，判断是否允许进行通风，自动控制风机的启动和停止，达到智能通风的目的。
|
| 通风目的模块 |
| 用于选择不同通风目的进行通风条件的判断。 |

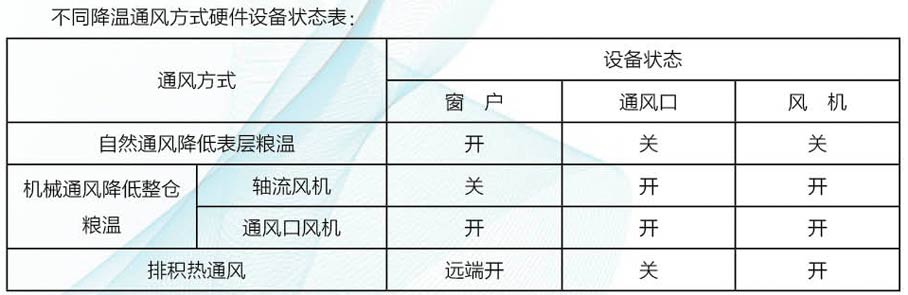

| 通风控制模块 |
| 是按照不同通风方式的设备硬件控制逻辑进行智能通风控制。 |
|
|
|
| 网络功能和手机APP控制功能 |
具有与用户局域网络和国家有关粮食管理网络联网运行的功能。能进行远程查询与控制。
网络运行：软件在用户局域网上的任何一台计算机上运行，也可以通过广域网运行，多个用户（设置不同权限）可通过网络进行远程通风设备控制。
用户可通过手机APP软件对现场设备进行远程控制和数据查询。
|
